透明液壓傳動實驗箱
字號：T|T
如您（單位或個人）認為透明液壓傳動實驗箱，透明液壓實訓設備_學校實驗設內容有侵權嫌疑，敬請立即通知我們，并提供真實、有效的書面證明，我們將在核實后采取有效措施制止侵權行為的發生并做出妥善處理，并及時刪除透明液壓傳動實驗箱，透明液壓實訓設備_學校實驗設
文章來源：www.flagfactory.cc編輯：中人教儀廠時間：2019-10-15 16:41

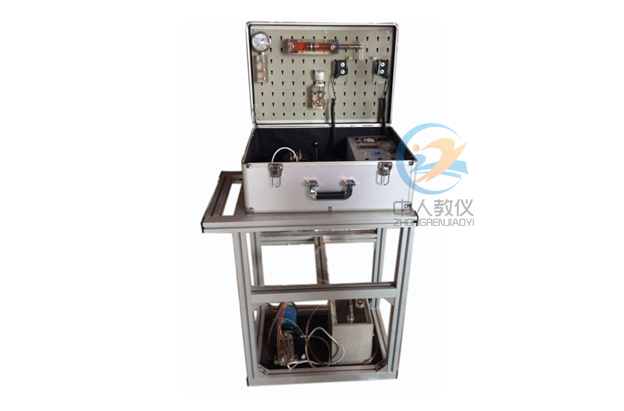

透明液壓傳動實驗箱.透明液壓實訓設備
可進行液壓傳動演示、液壓傳動基本回路（壓力、流量 、方向控制回路），液壓傳動實驗箱適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實訓教學。
二、特點：1、液壓元件以透明有機玻璃外殼為主，工作介質為白色液壓油，系統工作時可清晰觀察到液壓元件閥芯的工作過程，直觀性強。
2、液壓元件管路以透明軟管連接，結構緊湊、連接可靠、不漏油。
3、箱子集元件元件、液壓泵站、調速電機及電氣控制部分為一體箱，教師可方便的將設備帶入課堂進行現場演示教學和實物講解
三、技術性能：
1、輸入電源：?jiǎn)蜗嗳€220V，50Hz
2、裝置容量：<0.3KVA
3、定量齒輪泵：額定壓力1.6MPa,額定流量：4L/min
4、直流調速電機：額定電壓：AC220V，額定功率：180W，額定轉速：1400r/min
5、外開尺寸：600mm*400mm*600mm
四、實訓項目：
1、用O型換向閥的換向回路。
2、進油節流調速回路。
3、回油節流調速回路。
4、回油節流調速回路。
5、用減壓閥的減壓回路。
6、壓力調定回路。
7、手動換向閥的換向回路
8、變量泵調速回路
9、節流平衡回路
10、差動連接增速回路
五、液壓傳動基礎實訓箱配置清單
| 序號 | 名 稱 | 規 格 型 號 | 數量 |
| 1 | 實訓箱 | 600mm*400mm*600mm。 | 1套 |
| 2 | 油箱 | 18L透明材質制作 | 1件 |
| 3 | 電氣控制面板 | 電源部分、繼電器 | 1 |
| 4 | 液壓油 | 10斤 | |
| 5 | 直流調速電機 | 功率：350W工作電壓：220V | 1只 |
| 6 | 齒輪油泵 | 額定排量≥4ml/rev 額定壓力≥1.6MPa | 1只 |
| 7 | 調速器 | 90-1400r/min | 1個 |
| 8 | 雙作用單出桿油缸 | 透明液壓元件 | 1個 |
| 9 | 三位五通手動換閥 | 透明液壓元件 | 1個 |
| 10 | 三位四通電磁換向閥（O） | 透明液壓元件 | 1個 |
| 11 | 單向閥 | 透明液壓元件 | 1只 |
| 12 | 直動式溢流閥 | 透明液壓元件 | 1個 |
| 13 | 先導式減壓閥 | 透明液壓元件 | 1個 |
| 14 | 節流閥 | 透明液壓元件 | 1個 |
| 15 | 壓力表座 | 透明液壓元件 | 1個 |
| 16 | 耐震壓力表 | 硅油耐震 | 1個 |
| 17 | 閉鎖式液壓接頭連接線 | 1套 | |
| 18 | 電磁閥通用連接線 | 1根 | |
| 19 | 實驗指導書 | 紙質 | 1冊 |
| 20 | 密封圈 | 接頭用 | 5只 |
| 21 | 電源線 | 1條 |
熱門實訓設備：液壓實驗臺 本文鏈接：http://www.flagfactory.cchttp://www.flagfactory.cc/news/733.html
如果您對透明液壓傳動實驗箱,透明液壓實訓設備有不同的意見，請致電聯系我們，或者發送郵件給我們，透明液壓傳動實驗箱,透明液壓實訓設備僅客觀反映事件情況及各方觀點。
