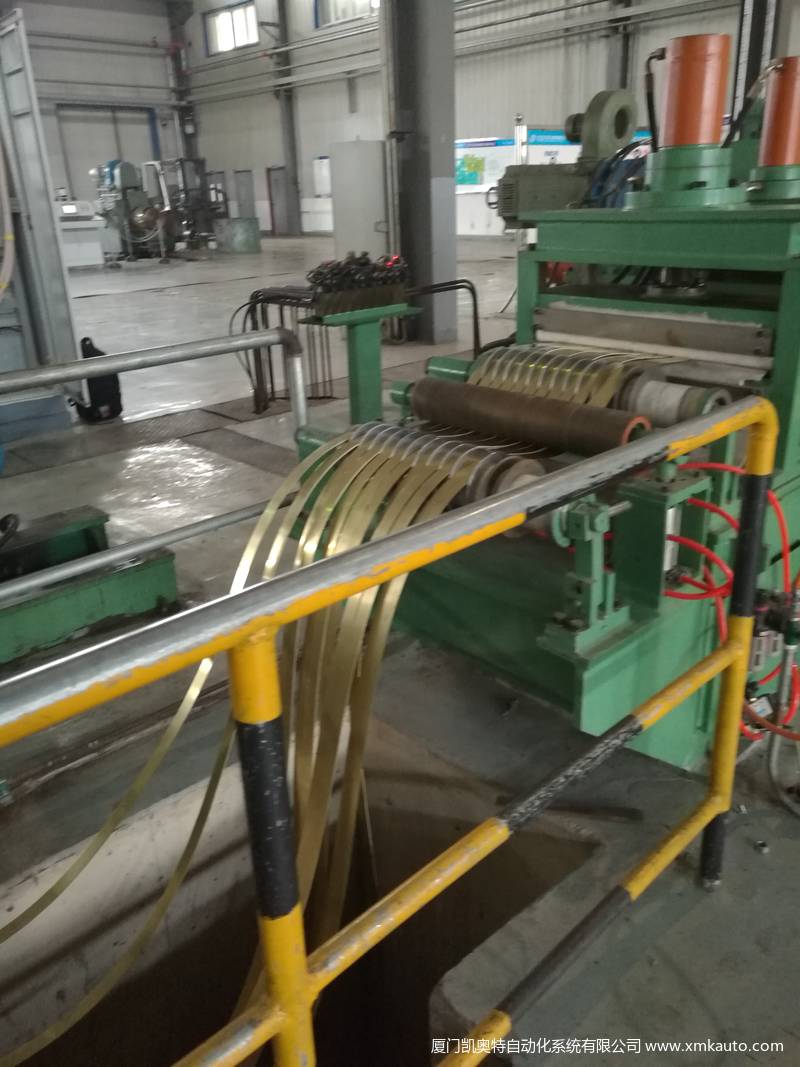

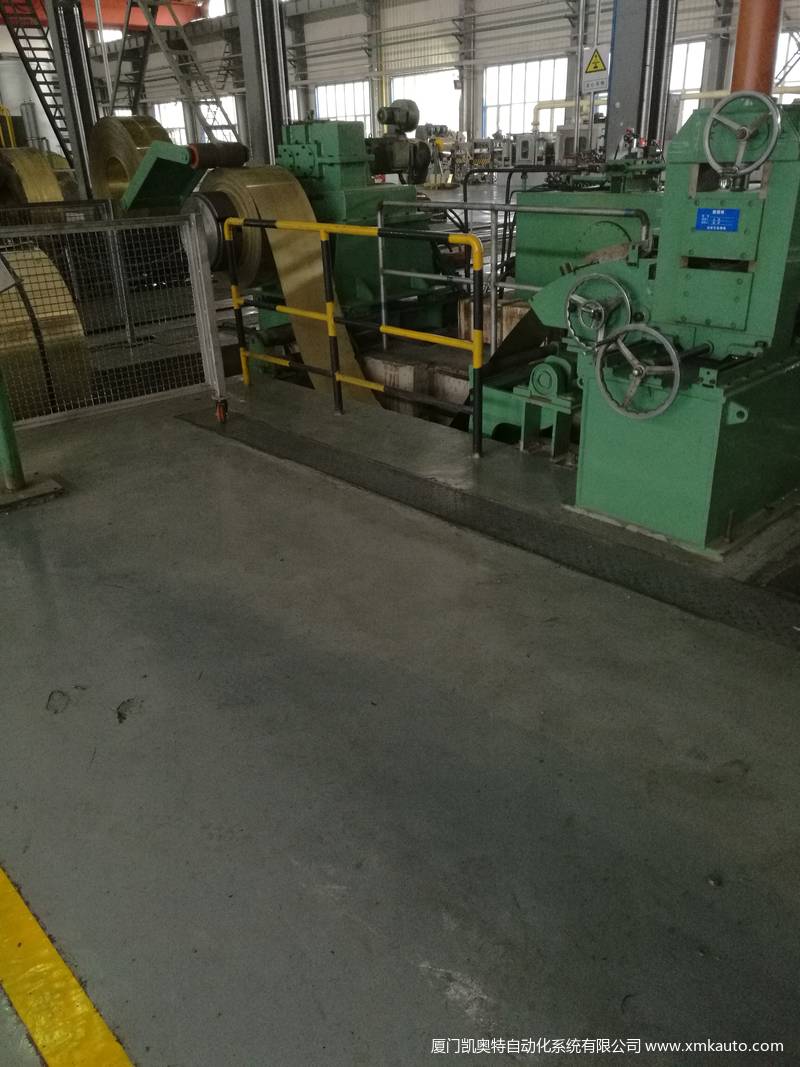

縱剪機組用于將成卷的鋼板沿長度方向剪成若干條一定尺寸的鋼帶，再纏繞成鋼帶卷。適用于不銹鋼、普碳鋼、彩涂板、電解板、鍍鋅板等金屬巻板的縱剪分長加工。原料帶卷經開卷裝置開卷，鋼帶經引料機夾送到圓盤剪 , 若干對圓盤刀片剪切成所需寬度的帶條，剪下的成品鋼帶，經過分離壓緊裝置送到成品卷取機。機組一般包括電液上料小車、液壓式對錐放料機、牽引及切頭機、梳形輥及張力站、收巻臺板、懸臂式收料機、電液下料小車及液壓氣支系統等，性能穩定，操作方便。

一、電氣系統配置

1、控制系統以可編程控制器（PLC）為核心，常用有西門子S7-200/300系列高性能PLC；

2、直流傳動系統使用全數字直流調速裝置，常用有西門子6RA70系列直流調速裝置；

3、交流傳動系統使用全數字變頻調速裝置，常用有西門子SIMOVERT系列、艾默生TD3000系列/ABB ACS880系列等變頻調速裝置；

4、HMI人機界面（觸摸屏）常用有西門子TP270系列；

5、上位監控計算機（工控機）常用有研華IPC610系列；

二、系統控制功能

A、全線速度設定、匹配協調控制

B、卷取機卷徑檢測及計算

C、活套自動套量調節控制

D、全線的工藝過程和報警控制

E、全線設備的邏輯聯鎖控制

F、液壓站，稀油站系統控制

G、鋼帶自動糾偏EPC投入與切除

三、系統特點

A、采用 PLC控制，控制精度高；

B、主機PLC程序控制速度指令實現速度控制；

C、卷取機可實現恒張力卷繞控制；

D、使用高精度光電傳感器，結合PLC實現活套自動控制；

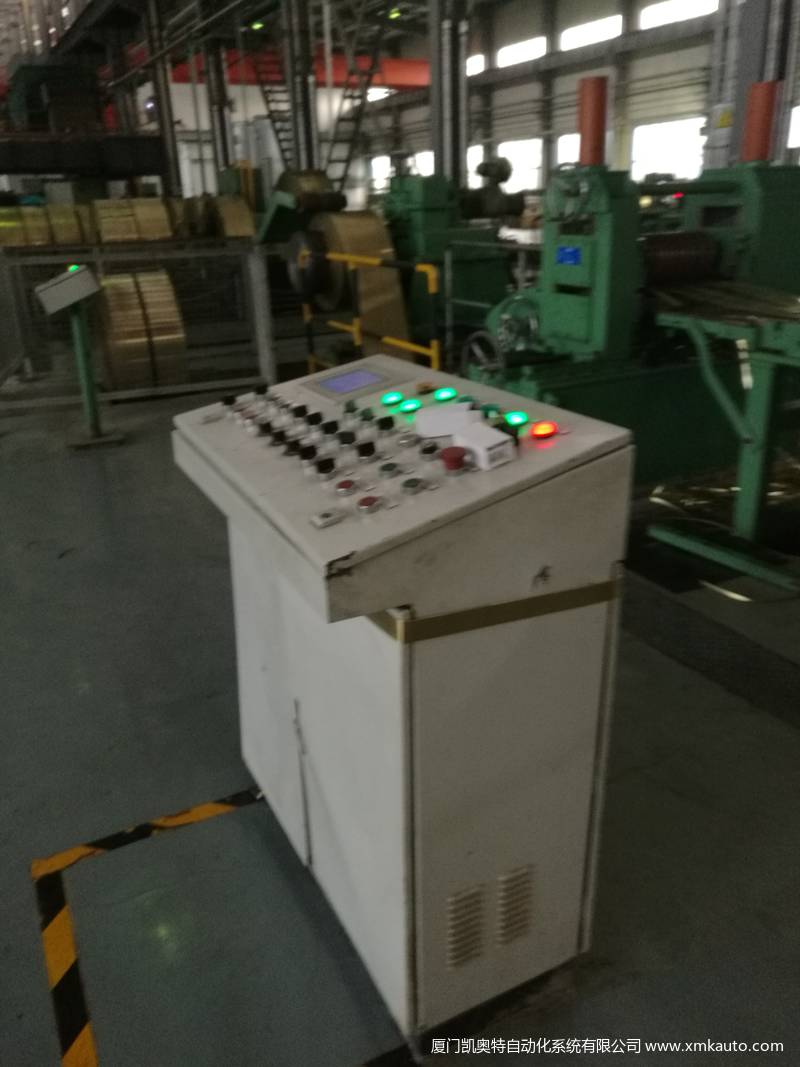

E、通過操作臺上的觸摸屏在線更改機列各種工藝參數，監視系統各部分狀態和過程數據；

F、可通過監控計算機實現系統監控并紀錄各種工藝數據、歷史趨勢；
